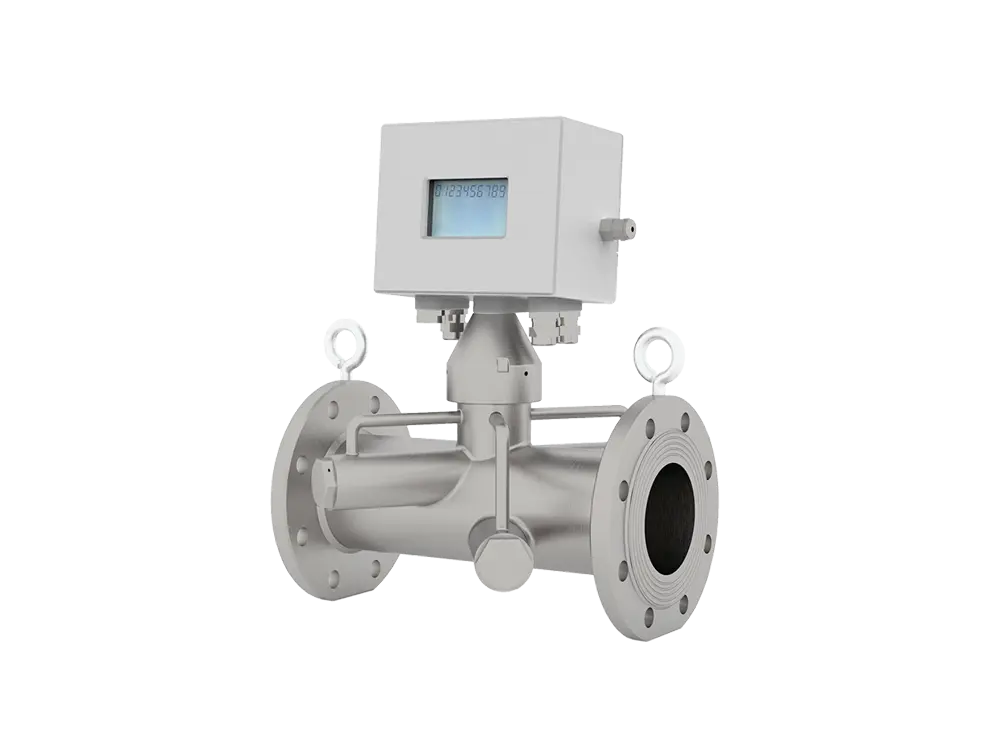

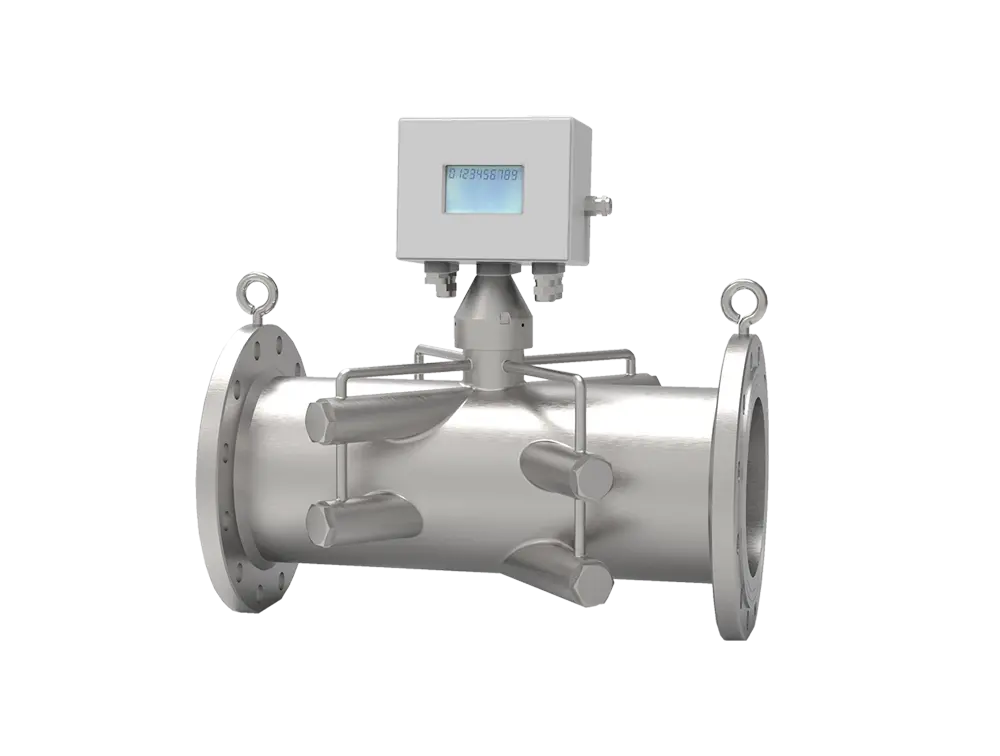

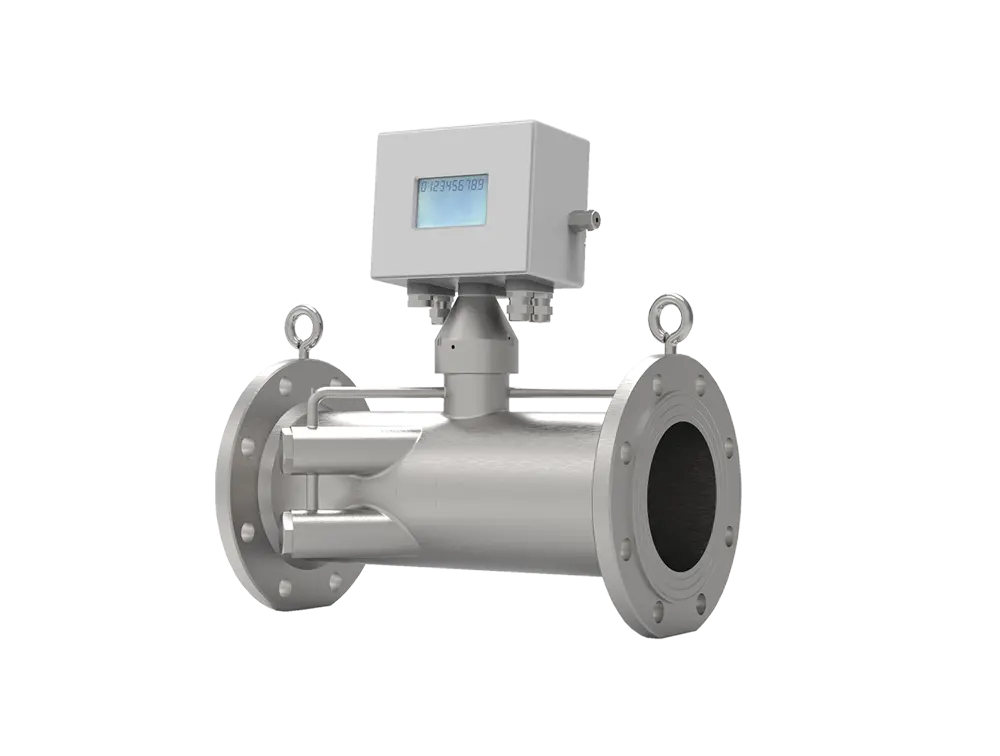

Ultrasonik teknoloji benimseyen, kübik DN100 ~ 300 akış ölçer doğal gaz akış ölçümü için gelişmiş bir elektronik metre, çeşitli uygulamalar için uygundur, doğal gaz gözaltı transferi ve farklı endüstrilerde proses gazlarının hassas ölçümü dahil.
Kübik ultrasonik gaz akış ölçer, bozulmadan uzun vadeli doğruluğu korumak için ultrasonik teknolojiyi benimseyen doğal gaz akış ölçümü için gelişmiş bir elektronik metredir.
Çoklu akış profillerini tespit etmek için çok yollu tasarımı ile, akış ölçer türbülans ve asimetrik gaz akış etkisini ortadan kaldırmada üstündür. Yenilikçi tasarım sadece artıklık yeteneği sağlamakla kalmaz, aynı zamanda akış ölçerin bir kanal arızası karşısında bile sorunsuz çalışmasını sağlar ve sarsılmaz güvenilirliğini gösterir.
Basınç ve sıcaklık sensörlerini birleştirerek, kübik ultrasonik gaz akış ölçer, gerçek koşullar altında ölçülen gaz hacmini standart şartlara dönüştürebilir (20 ℃, 101.3 kPa) ek akış hacmi düzeltme ekipmanının gerekliliği olmadan adil ölçüm için.
Entegre bir kablosuz iletişim modülü GPRS/nb-iot ile donatılmış olan akış ölçer, kullanıcılara akıllı yönetim özelliklerine sahip eksiksiz bir ölçüm çözümü sunan uzaktan şarj ve gerçek zamanlı veri sağlar. Gaz akış ölçer ayrıca, gerçek zamanlı uzaktan izleme ve kontrolü kolaylaştıran bulut platformuna alarm bildirimleri gönderir. Bu, kullanıcıların gaz tüketimini kolayca takip etmelerini ve sayacın durumunu herhangi bir yerden izlemelerini sağlar.
Çok yönlülük için tasarlanan kübik ultrasonik gaz akış ölçer, doğal gaz gözaltına alma transferi ve farklı endüstrilerdeki proses gazlarının hassas ölçümü dahil olmak üzere çeşitli uygulamalar için çok uygundur.
Uzun vadeli doğruluğu ve aşınma ve yıpranmayı korumak için ultrasonik teknolojiyi kullanır
Çok yollu tasarım, türbülans ve asimetrik gaz akış etkisini ortadan kaldırarak çoklu akış profillerini algılar
Multipath sürekli çalışma için artıklık yeteneği ve kanal değiştirme teknolojisi sunar
Titanyum alaşımlı dönüştürücü kullanılan korozyon direnci, yüksek basınç direnci ve anti-kontaminasyon sahiptir
Geniş dönüş oranı ve mükemmel tekrarlanabilirlik, kararlı ölçüm sağlar
Sıcaklık ve basınç sensörleri doğru gaz akış ölçümü sağlar
Basınç kaybı ve ultra düşük başlangıç akışı, minimum gaz tüketiminin izlenmesini sağlar
Kolay periyodik temizlik için çıkarılabilir dönüştürücü tasarımı
Entegre kablosuz modül kolay uzaktan izleme ve sayaç durumu yönetimi sağlar
Otomatik kendini tanılama, ekipman arızalarını ve arıza süresini azaltma
Yedekleme için lityum pil ile kablolu güç kaynağı sistem güvenilirliğini artırır
| Akış aralığı (m³/h) | DN100: 6 ~ 600 DN150: 13 ~ 1300 DN200: 20 ~ 2000 DN250: 30 ~ 3000 DN300: 40 ~ 4000 |
| Doğruluk | Sınıf 1.0 |
| Sınır akışı (m³/h) | DN100: Qt = 60 DN150: Qt = 130 DN200: Qt = 200 DN250: Qt = 300 DN300: Qt = 400 |
| Q başlangıç (m³/h) | DN100: 2 DN150: 4.4 DN200: 6.7 DN250: 10 DN300: 13.4 |
| İzin verilen maksimum hata | Qmin<Q<Qt, hata: ± 2.0% Qt<Q<Qmax, hata: ± 1.0% |
| Tekrarlanabilirlik | Qmin<Q<Qt, hata: ≤ 0.4% Qt<Q<Qmax, hata: ≤ 0.2% |
| Akış ortamı | Tek fazlı gaz: doğal gaz, sıvılaştırılmış petrol gazı, hava vb. |
| Orta sıcaklık | (-40 ~ 60) ℃ |
| Nominal basınç | ≤ 1.6MPa |
| Çalışma basıncı | ≤ 0.8MPa |
| Ortam sıcaklığı | (-40 ~ 60) ℃ |
| Depolama sıcaklığı | (-40 ~ 60) ℃ |
| Transdüserler malzemesi | Titanyum alaşımı |
| Güç kaynağı | Harici güç 9 ~ 24VDC, dahili lityum pil 3.6V |
| Pil ömrü | RT 4 yıl @ RT 20 ℃ |
| Analog çıkışlar | 4 ~ 20mA |
| Iletişim arayüzü | 1x RS485 portu |
| İletişim protokolü | Modbus RTU |
| Kablosuz iletişim | GPRS |
| LCD | |
| Orta ile temas halinde malzeme | Paslanmaz çelik 304 |
| Kurulum yöntemi | PN16 flanş |
| Giriş koruması | IP66 |
| Patlamaya dayanıklı | Ex db ia IIB T3 Gb |
